手動型閘閥，刀形閘閥 Manual knife gate valve

　　設計製造 Design and manufacture: JB/T8691-1998

　　整體結構長度 structural length: GB/T15188.2-94

　　法蘭包括 Flange connection: GB/T9113.1-2000  JB/T79-94

　　進行試驗與驗光  testing and acceptance: GB/T13927-92

　　重點零構件材料  Key parts material

閥體、上蓋Valve body, upper cap	碳鋼、不鏽鋼Carbon steel, stainless steel
閥板Valve plate	不鏽鋼stainless steel
閥杆Stem	不鏽鋼stainless steel
密封圈Seal ring	橡皮、四氟、不鏽鋼、硬質鋁合金Rubber, PTFE, stainless steel,hard alloy

重點使用性能符合規範  Key performance indicators

有名無實壓強Nominal pressure	PN
殼體進行試驗Casing test	1.5XPN
密封進行試驗Leak test	1.1XPN
具體工作熱度Operating temperature	橡皮≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
可以使用電介質Working medium	糖漿、紙漿、雨水、煤漿、灰、渣水進行配料物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

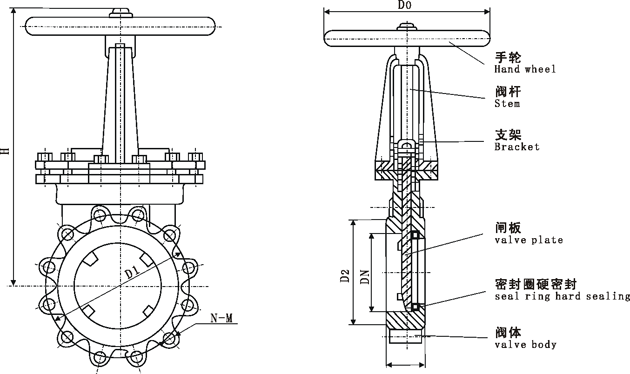

重點等高線及包括度量衡Profile and connection dimension                                 Unit:mm

有名無實壓強Nominal pressure(MPa)	有名無實通徑Nominal through diameter（mm）	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600
	800	130	1010	950	905	2000	24-M30	680
	900	140	1110	1050	1005	2300	28-M30	680

刀型閘閥需要方法：手動，電玩，氣動工具，液動，傘牙輪，電液動和氣液動等需要方法。
刀型閘閥等高線：明杆，暗杆關於兩種
刀型閘閥材料：生鐵、鑄鋼、碳鋼、不鏽鋼、襯氟等
刀型閘閥密封：硬密封，軟密封，單麵密封，雙麵密封等多種不同的材料密封。

天津市香蕉影视閥門製造著名公司重點產品有刀型閘閥、漿液閥、插板閥、水閘、不鏽鋼閥門、對夾式止回閥、鍛鋼閥門、蝶閥、調整閥等還有多種閥門。產品從嚴依照國標GB、美標API、德標DIN規範標準生產。本公司生產的刀型閘閥、漿液閥、插板閥能很好地加以解決在核動力、原油、化學工業、造紙術、城建、雨水環境保護工程、冶金學、水門汀廠等業務領域所進行遭遇的顛撲不破粉沫及漿類電介質的耐破壞偏題。
