旋啟式碳鋼法蘭止
公布時段：2016年03月16日 文學家：admin 鍵擊度數：次
產產品名稱：旋啟式碳鋼法蘭止回閥
產品型號：H44H-16C
產品規格：DN50-DN350
有名無實壓強：PN1.6/2.5Mpa
可以使用電介質：水、氣等
可以使用熱度：-10～425℃
| 設計與製造規範標準 | |
| 設計與製造 | GB/T12236 |
| 法蘭度量衡 | JB/T79GB/T9113 |
| 整體結構長度 | GB/T12221 |
| 進行檢查與進行試驗 | GB/T13927JB/T9092 |
| 使用性能符合規範 | |||||||||
| 驗壓強 (MPa) | 有名無實壓強 PN(MPa) | ||||||||
| 2.5 | 4 | 6.4 | 10 | 16 | 20 | 25 | |||
| 殼體極限抗拉強度進行試驗 | 3.75 | 6 | 9.6 | 15 | 24 | 30 | 38 | ||
| 密封進行試驗 (液) | 2.75 | 4.4 | 7 | 11 | 17.6 | 22 | 27.5 | ||
| 密封進行試驗 (氣) | 0.5～0.7 | ||||||||
| 可以使用電介質 | C | P | R | I | |||||
| 水、油品、水蒸氣 | 王水類 | 醋酸類 | 大氣、水 | ||||||
| 可以使用熱度 (℃) | ≤425 | ≤200 | ≤200 | ≤550 | |||||
| 有名無實壓強 PN(MPa) | 有名無實通徑 DN(mm) | 度量衡 (mm) | |||||||
| L | H | D | D1 | D2 | b | f | z-Φd | ||
| 2.5 | 50 | 230 | 160 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 |
| 65 | 290 | 175 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 310 | 185 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 350 | 220 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | 400 | 248 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 480 | 276 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 550 | 350 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
| 250 | 650 | 410 | 425 | 370 | 332 | 36 | 3 | 12-Φ30 | |
| 300 | 750 | 430 | 485 | 430 | 390 | 40 | 4 | 16-Φ30 | |
| 350 | 850 | 518 | 550 | 490 | 448 | 44 | 4 | 16-Φ34 | |
| 400 | 950 | 560 | 610 | 550 | 505 | 48 | 4 | 16-Φ34 | |
| 500 | 1150 | 618 | 730 | 660 | 610 | 52 | 4 | 20-Φ41 | |

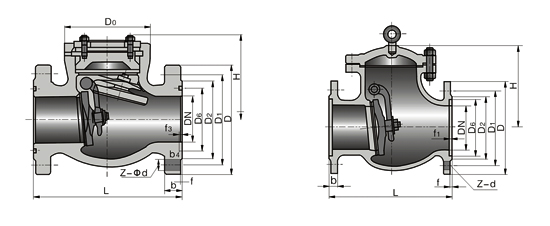

| 重點等高線度量衡和包括度量衡 | |||||||||||
| 有名無實壓強 PN(MPa) | |||||||||||
| 有名無實通徑 DN(mm) | 度量衡 | ||||||||||
| 4 | L | H | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | |
| 50 | 230 | 169 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | |
| 65 | 290 | 173 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | |
| 80 | 310 | 185 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | |
| 100 | 350 | 220 | 230 | 190 | 160 | 150 | 24 | 3 | 45 | 8-Φ23 | |
| 125 | 400 | 248 | 270 | 220 | 188 | 176 | 28 | 3 | 45 | 8-Φ25 | |
| 150 | 480 | 270 | 300 | 250 | 218 | 204 | 30 | 3 | 45 | 8-Φ25 | |
| 200 | 550 | 342 | 375 | 320 | 282 | 260 | 38 | 3 | 45 | 12-Φ30 | |
| 250 | 650 | 401 | 445 | 385 | 345 | 313 | 42 | 3 | 45 | 12-Φ34 | |
| 300 | 750 | 423 | 51O | 450 | 408 | 364 | 46 | 4 | 45 | 16-Φ34 | |
| 350 | 850 | 455 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | |
| 6.4 | 400 | 950 | 510 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 |
| 50 | 300 | 177 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | |
| 65 | 340 | 197 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | |
| 80 | 380 | 212 | 210 | 170 | 121 | 30 | 3 | 4 | 8-Φ23 | ||
| 100 | 430 | 248 | 250 | 200 | 168 | 150 | 32 | 3 | 45 | 8-Φ25 | |
| 125 | 500 | 296 | 295 | 240 | 202 | 176 | 36 | 3 | 45 | 8-Φ30 | |
| 150 | 550 | 330 | 340 | 280 | 240 | 204 | 38 | 3 | 45 | 8-Φ34 | |
| 200 | 650 | 385 | 405 | 345 | 300 | 260 | 44 | 3 | 45 | 12-Φ34 | |
| 250 | 775 | 445 | 470 | 400 | 352 | 313 | 48 | 3 | 45 | 12-Φ41 | |
| 300 | 900 | 474 | 530 | 460 | 412 | 364 | 54 | 4 | 45 | 16-Φ41 | |
| 350 | 1025 | 514 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | |
| 10 | 400 | 1150 | 616 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 |
| 50 | 300 | 210 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-Φ25 | |
| 65 | 340 | 227 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-Φ25 | |
| 80 | 380 | 235 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-Φ25 | |
| 100 | 430 | 274 | 265 | 210 | 172 | 150 | 38 | 3 | 45 | 8-Φ30 | |
| 125 | 500 | 307 | 31O | 250 | 21O | 176 | 42 | 3 | 45 | 8-Φ34 | |
| 150 | 550 | 347 | 350 | 290 | 250 | 204 | 46 | 3 | 45 | 12-Φ34 | |
| 200 | 650 | 402 | 430 | 360 | 312 | 260 | 54 | 3 | 45 | 12-Φ41 | |
| 250 | 775 | 432 | 500 | 430 | 382 | 313 | 60 | 3 | 45 | 12-Φ41 | |
| 300 | 900 | 484 | 585 | 500 | 442 | 364 | 70 | 4 | 45 | 16-Φ48 | |
| 有名無實壓強 PN(MPa) | |||||||||||
| 有名無實通徑 DN(mm) | 度量衡 (mm) | ||||||||||
| 16 | L | H | D | D1 | D2 | D6 | b | f | f2 | z-Φd | |
| 50 | 300 | 210 | 215 | 165 | 132 | 188 | 36 | 3 | 4 | 8-Φ25 | |
| 65 | 340 | 227 | 245 | 190 | 152 | 110 | 44 | 3 | 4 | 8-Φ30 | |
| 80 | 380 | 235 | 260 | 205 | 168 | 121 | 46 | 3 | 4.5 | 8-Φ30 | |
| 100 | 430 | 274 | 300 | 240 | 200 | 150 | 48 | 3 | 4.5 | 8-Φ34 | |
| 150 | 550 | 340 | 390 | 318 | 270 | 205 | 66 | 3 | 4.5 | 12-Φ41 | |
| 200 | 650 | 374 | 480 | 400 | 345 | 250 | 78 | 3 | 4.5 | 12-Φ48 | |
| 250 | 775 | 440 | 580 | 485 | 425 | 313 | 88 | 3 | 4.5 | 12-Φ54 | |
| 300 | 900 | 505 | 665 | 570 | 510 | 364 | 100 | 3 | 4.5 | 16-Φ54 | |
| 重點等高線度量衡和包括度量衡 | ||||||||||||
| 有名無實壓強 PN(MPa) | ||||||||||||
| 有名無實通徑 DN(mm) | 度量衡 (mm) | |||||||||||
| 200 | L | H | D | D1 | D2 | D6 | b | f | z-Φd | |||
| (JB79) | 50 | 300 | 120 | 210 | 160 | 128 | 70 | 40 | 3 | 8-Φ25 | ||
| 65 | 340 | 190 | 260 | 203 | 165 | 97 | 48 | 3 | 8-Φ30 | |||
| 80 | 380 | 210 | 290 | 230 | 190 | 116 | 54 | 3 | 8-Φ34 | |||
| 100 | 430 | 240 | 360 | 292 | 245 | 138 | 66 | 3 | 8-Φ41 | |||
| 150 | 550 | 343 | 440 | 360 | 305 | 190 | 82 | 3 | 12-Φ48 | |||
| 200 | 650 | 320 | 535 | 440 | 380 | 245 | 92 | 3 | 12-Φ48 | |||
| 250 | 775 | 380, | 670 | 572 | 508 | 319 | 110 | 3 | 16-Φ48 | |||
| 重點等高線度量衡和包括度量衡 | ||||||||||||
| 有名無實壓強 PN(MPa) | ||||||||||||
| 有名無實通徑 DN(mm) | 度量衡 (mm) | |||||||||||
| 250(GB9113.25) | L | H | D | D1 | D2 | D6 | b | b4 | f | f3 | z-Φd | |
| 50 | 300 | 220 | 215 | 165 | 124 | 95 | 38 | 12 | 8 | 8 | 8-Φ26 | |
| 65 | 340 | 230 | 245 | 190 | 137 | 108 | 41 | 12 | 8 | 8 | 8-Φ30 | |
| 80 | 380 | 245 | 270 | 203 | 168 | 137 | 48 | 12 | 8 | 8 | 8-Φ33 | |
| 100 | 430 | 280 | 310 | 241 | 194 | 162 | 54 | 12 | 8 | 8 | 8-Φ36 | |
| 150 | 550 | 340 | 395 | 318 | 248 | 211 | 83 | 13 | 95 | 95 | 12-Φ39 | |
| 200 | 650 | 360 | 485 | 394 | 318 | 270 | 92 | 17 | 11 | 11 | 12-Φ45 | |
| 250 | 775 | 395 | 585 | 483 | 371 | 324 | 108 | 17 | 11 | 11 | 12-Φ52 | |
| 300 | 900 | 478 | 675 | 571 | 438 | 381 | 124 | 23 | 14 | 14 | 16-Φ56 | |
